米国ニューマドリッド地震帯における地震液状化層の調査

高田圭太・佐竹健治・下川浩一・奥村晃史・Eugene Schweig・
Brian Atwater・Laurel Mayrose・Martitia Tuttle・原口  強

米国中西部のニューマドリッド地震帯において、地質調査所と共同で、ジオスライサー （第1図） を用いた液状化痕跡の調査をおこなった。この地域では、1811、1812年 にＭ7.5クラスの地震が数回発生した。最近に液状化痕跡の調査 （第2図） から、同様な地震は500年程度の繰り返し間隔で発生したことがわかっている。ジオスライサー調査により、地下水面以下の液状化層の構造 （第3図） が明らかになった。

第１図

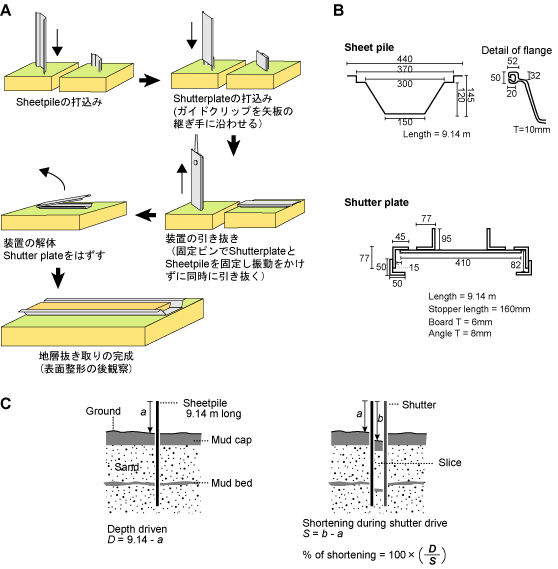

第1図. 調査方法の概要。A: ジオスライサー調査のながれ、B: ジオスライサーの断面形状、C: 試料短縮量の計測方法。
Fig. 1. Methodology of the geoslicer survey. A: procedure of the geoslicer survey, B: cross-section of the geoslicer, C: measurement of the slice shortening.

拡大する

第２図

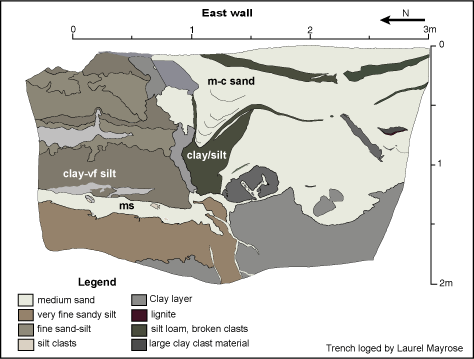

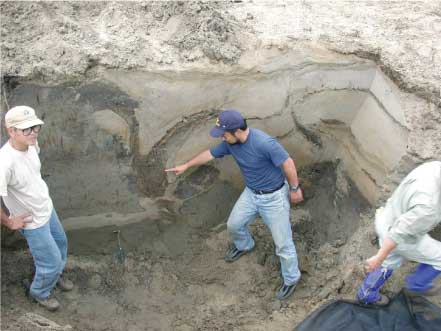

第2図. JPサイトトレンチで観察された噴砂構造。
Fig. 2. Sand blow feature on the trench wall at the JP site.

第３図

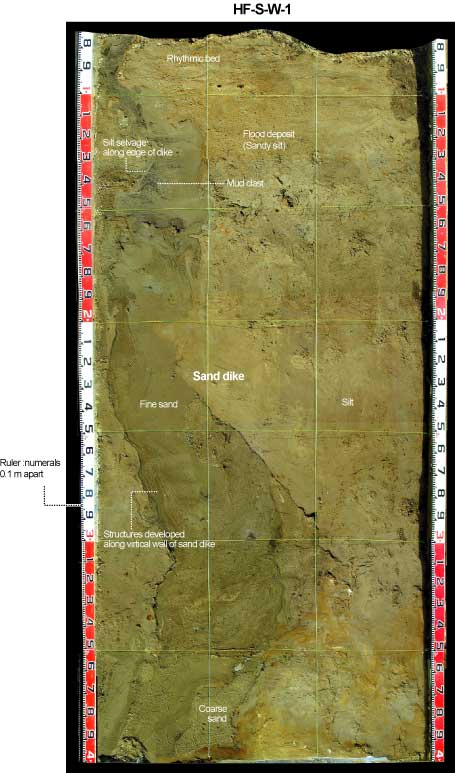

第3図. ダイクを含むジオスライサー断面 （HF-S-W-1）。
Fig. 3. Sand dike extracted in geoslice HF-S-W-1.
