地質図が印刷されるまで

2001年頃~2005年頃の印刷工程

原図スキャンパソコン製図校正(プリンタ出力)
各色フィルムの作成PS版の作成校正刷りの作成色校正
印刷完成 (各工程をクリックすると詳細を表示します)


21世紀になると作業の中心はパソコンでなされるようになりました。原図をスキャナで読んだ後、パソコンの画面上で文字、線、色を書き込み、直接ネガフィルムに出力し、そこから製版します。図面の校正は、カラープリンタの出力で行われます。このため工程が少なくなり、研究者の校正の負担は少し減りましたが、界線を引くコツや、正確な印刷には高度な専門的技術を要します。5万分1地質図幅の場合、印刷で0.1mmずれただけで、実際には5mもずれてしまうのですから。

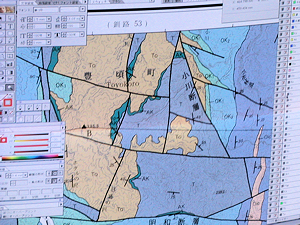

図:パソコンの画面
