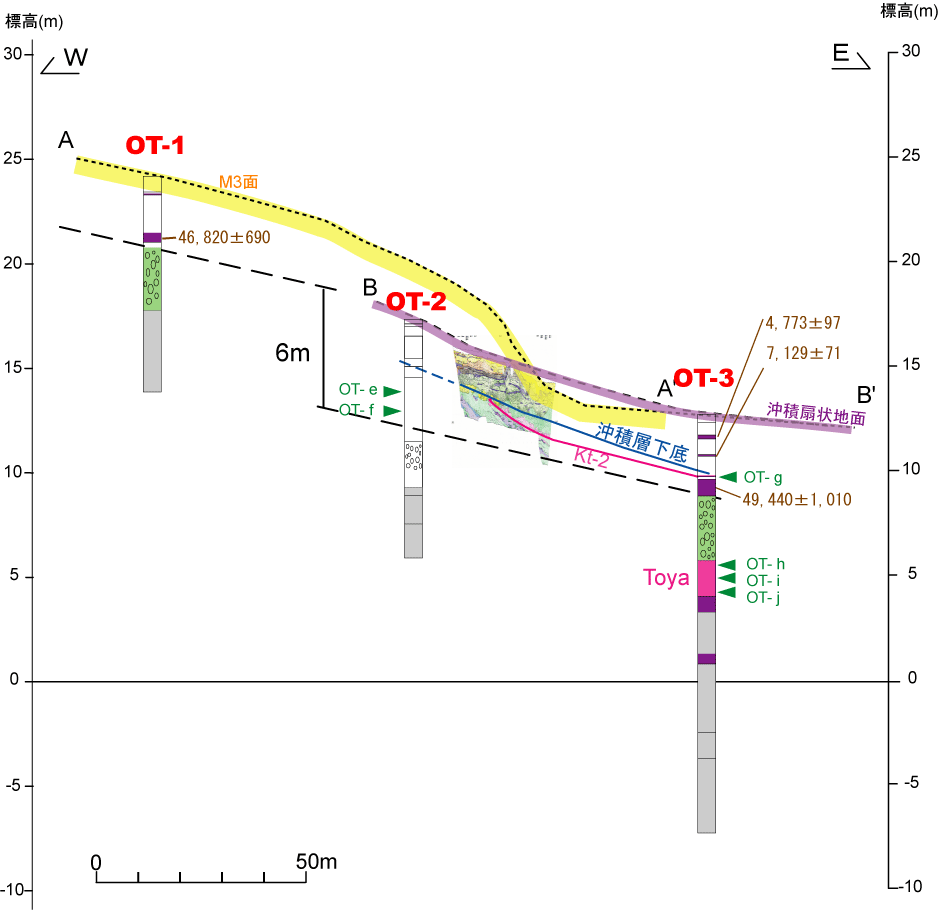

第6図．長万部地区の地形地質断面．
Fig. 6. Topographic and geologic cross section of the Oshamambe site.

地形断面は，A-A'（黄色）がM3面，B-B"（紫色）が沖積扇状地面．縦横比は5：1．断面の位置は第7図右図を参照．緑色の三角印とその脇の記号は，第8図に分析結果を示した火山灰試料の採取位置と試料番号を示す．柱状図の緑色で示した礫層は，直上の泥炭の年代から判断して，ほぼ同時代に堆積した，M3面構成層と考えられる．隆起側のM3面の勾配を原傾斜と仮定して，OT-1とOT-3のM3面構成層の上限高度から，長万部断層によるM3面の上下変位量（約6m）を求めた．
