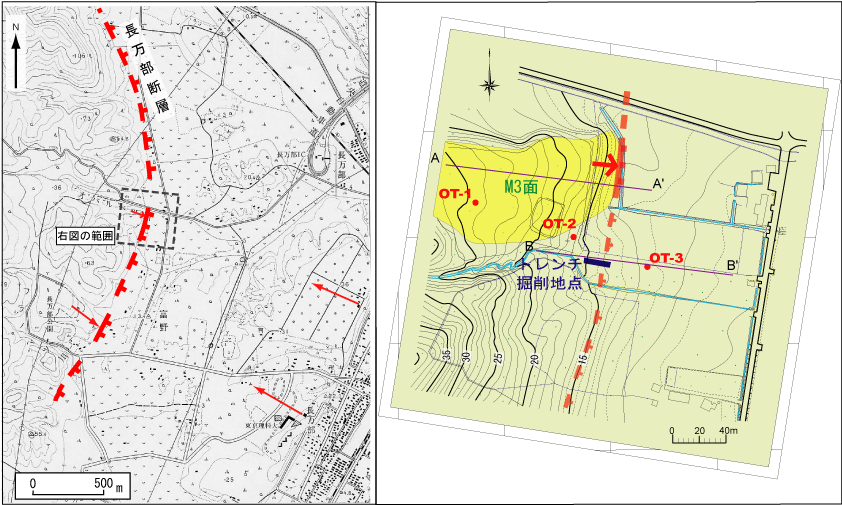

第7図．長万部地区周辺の地形と活断層の分布（左）及び詳細地形図（右）．
Fig. 7. Topography and active faults around the Oshamambe site (left) and detailed topographic map of the Oshamambe site (right) .

（左図）国土地理院発行25,000分の１地形図「渡島双葉」を使用．断層の位置は空中写真判読結果に基づく．断層線のケバは断層の低下側を示す．矢印は地形面が異常な傾斜を示す部分とその方向を示す．（右図）地形図はトータルステーションを用いた測量の実測値に基づいて作成．等高線の間隔は，主曲線1 m，計曲線5 m．断層線のうち，侵食などにより位置が不鮮明なものは破線で示した．ケバは断層の低下側を示す．矢印は地形面が異常な傾斜を示す部分とその方向を示す．赤丸印とそれに付随する記号は，ボーリング調査を実施した地点とその地点番号を表す．紫色の実線は，第6図に示した地形地質断面の位置．
