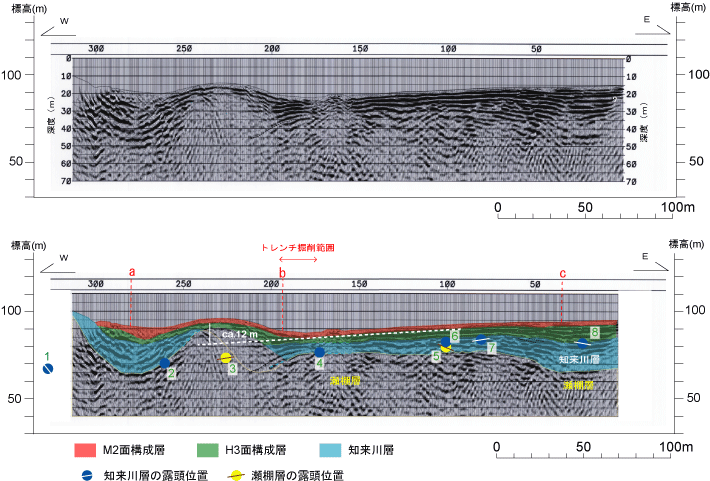

第3図．白炭東断層を横切るS波浅層反射法地震探査結果（深度断面）（上）とその解釈図（下）．
Fig. 3. S-wave seismic profile (top) and schematic image of the subsurface structure (bottom) across the Shirozumi-higashi fault.

測線の位置はこちらに示す．縦横比は1：1．解釈図における地層境界は，主に下白炭川沿いにおける地層観察に基づいて推定．図中のa，b，cはそれぞれ測線上における断層トレースa，b，cの位置を示す．白い破線は，M2面構成層の基底に対応する反射面を西へ延長したもの．背斜部の同一層準と比較した場合の上下方向へのシフトは約12 mである．
