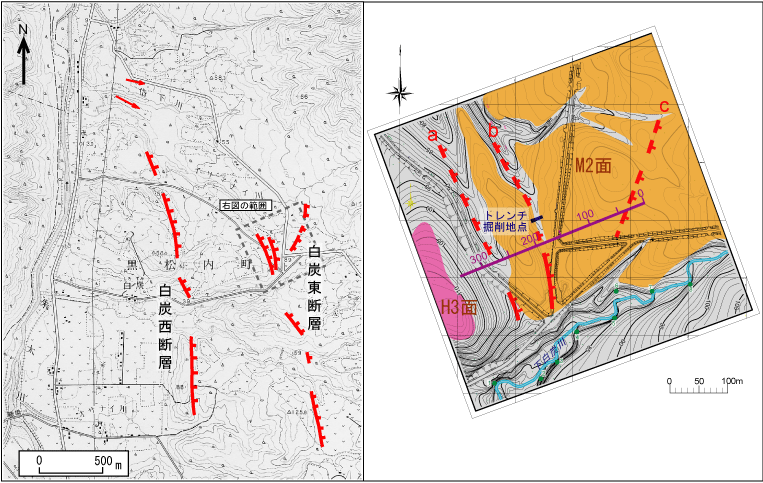

白炭地区周辺の地形と活断層の分布（左）及び調査地点周辺の詳細地形（右）．

Topography and distribution of active faults around the Shirozumi site (left) and detailed topographic map of the Shirozumi site (right).

（左図）国土地理院発行25,000分の１地形図「熱郛」を使用．断層の位置は空中写真判読結果に基づく．断層線のケバは断層の低下側を示す．矢印は地形面が異常な傾斜を示す部分とその方向を示す．（右図）地形図はトータルステーションを用いた測量結果による．等高線の間隔は主曲線1m，計曲線は5m．断層線のうち，侵食などにより位置が不鮮明なものは破線で示した．ケバは低下側を示す．下白炭川沿いの数字は，露頭番号を示す．紫色の実線及びその上の数字は，反射法地震探査測線とCMP番号を示す．
