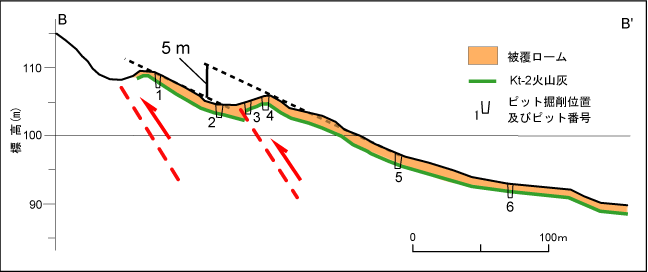

第4図．トマムナイ川右岸における，知来川右岸断層によるM3面の変形を示す模式断面．
Fig. 4. Schematic cross section of the Tomamunai River area, showing the deformation of M3 terrace by the Chiraigawa-ugan fault.

被覆ロームの層厚とKt-2火山灰の層序は，ピット調査の結果に基づく．赤い破線は，地形から推定される知来川右岸断層の位置と傾斜方向を示す．地形面の原傾斜の勾配を考慮した場合には，東側の断層によるM3面の上下変位量は約5mとなる．
