簡易GISビューア「GeomapZ」の使い方

はじめに

　本ソフトウェアは Windows が動作しているコンピュータ上で利用できます。日本地図（地形図、地質図等）に音波探査測線を表示し、画面を拡大縮小しながらその測線や表示範囲に対応するプロファイルを検索･表示できるソフトウェアです．
　ここでは、この日本周辺海域音波探査データベースに限定して説明します。簡易GISビューア「GeomapZ」はより豊富な表示･処理機能を有しており、基本的な解説や使い方は論文(1)や論文(２)を参照してください。また、このソフトのヘルプアイコン機能も活用してください。最新のバージョンは雷のホームページ(http://www.gsj.go.jp/~lei/lei00.htm)やウェブサイト（アイコン）をご覧ください。

動作環境

本ソフトウェアは以下のシステム環境のもとで動作いたします．

本体 ： Pentium または100％互換のプロセッサを搭載したコンピュータ
OS ： Windows 98/NT/2000/Me 日本語版及び英語版
メモリ ： 64MB 以上のRAM
HDD ： 100MB
CD-ROM ドライブ

使い方

1.開始

　　　1)「地図から検索」をクリックする．ブラウザーの指示に従ってください。または、Databaseフォルダー内の実行ファイル（GeomapZa.exe)を（ダブル）クリックしてください。
　　　2) 若干時間がかかります。途中で画面が現れたら、その画面をｸﾘｯｸする。
　　　3）初期画面が現れる。

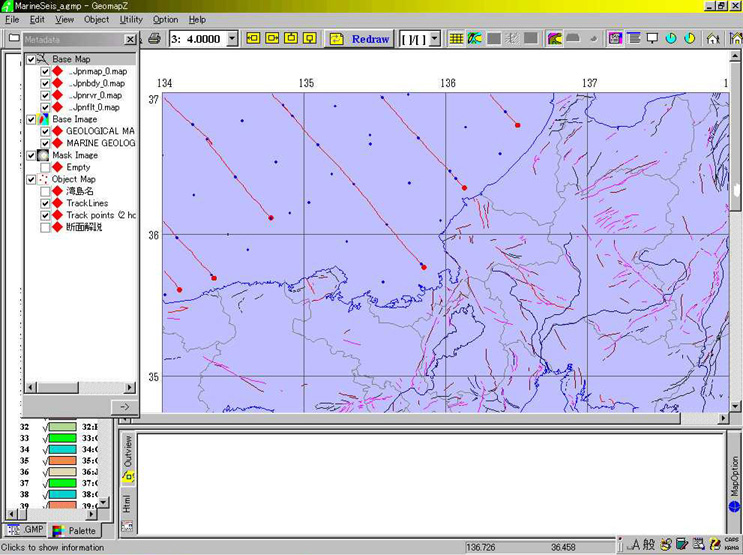

初期画面

2.終了

　　初期画面において、[file] [exit]を選択クリックする．または右上隅の閉じる（×）をクリックする．

3.基本操作

　@「GeomapZ」の画面

　　通常、上図に示すように初期画面ではデフォルトの定義ファイル（Marineseis.gmp、左最上部に表示)が指定され開かれている。 「GeomapZ」の画面は常時表示されている３つのビュー（上部メインビュー、下部ビュー、左部ビュー）に分かれています。
それぞれのビューの大きさはその枠のマウスドラッグによって変更出来ます。また、ビューの大きさ切り替えコンボの選択によってもその大きさが変更できます。
それぞれのビューはビューの左右または下部にあるタブのクリックによって表示が切り替わります。
さらに、「GeomapZ」の画面上には一時的にアイコンやマウスの右クリックによってダイアログボックスやポップアップメニュー（この画面ではMetadataボックス）が表示されます。

　A定義ファイルの開示

新たな定義ファイルの開示には次の操作を行なう。
　　1） [File] [Open] を選択クリックする。またはOpenアイコンをクリックする．
　　2)ファイル指定ボックスで定義ファイル名(*.gmp、*.gm0)を指定する．
　　　定義ファイルとは、表示･処理すべき定義データファイルを指定しているファイルです。
　 　用意されている他の定義ファイルを指定すれば、そのファイルを表示することが出来る。

　B定義データファイルの追加

新たな定義データファイルを追加するには次の操作を行なう。
　　1）[File] [Add]を選択クリックする。またはAddアイコンをクリックする．
　　2)ファイル指定ボックスで定義データファイル名(*.txt)を指定する．
　　　定義データファイルとは、ある規則のもとに作成されたテキストファイルにヘッダーを付与しこのソフトが扱えるようにしたファイルです。
　　　

　C表示の拡大・縮小

　　1）ズームコンボをｸﾘｯｸし適当な拡大・縮小倍率を選択する。
　　　　拡大の場合は拡大中心付近にカーソルを移動しｸﾘｯｸする。

　D表示の移動

　　1)移動アイコンをクリックする。矢印の方向に表示が移動します。
　　2）概略表示ビュー切替タブをクリックする。
　　　概略表示ビューが開くのでメインビューの範囲を示す反転表示された部分（黒色の部分）を移動したい場所へマウスでドラッグする。

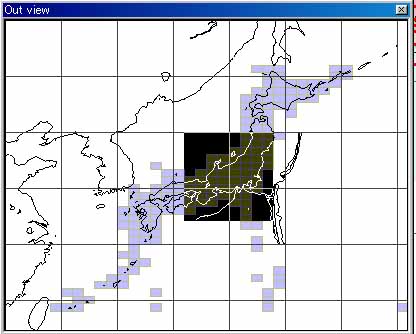

概略表示ビュー

　Eベースマップの基本パラメータの変更

　　[Map Option]タブをクリックすると下図が表示されます。 　　

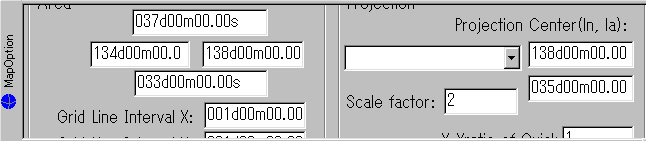

[Map Option]ボックス

表示範囲や緯経線などのパラメータ変更し、Redrawボタンをクリックする。

　F[Metadata]ダイアログボックスの表示

　　1）[Metadata]ダイアログボックス表示アイコンをクリックします。
　　　このボックスには、定義ファイルで指定されたデータファイルが表示されます。このファイルの表示・非表示切替が出来ます。
　　2)表示すべきデータをマウスで選択し「レ」印を付ける。非表示はｸﾘｯｸして消去する。
　　3)次にRedrawボタンをクリックする。

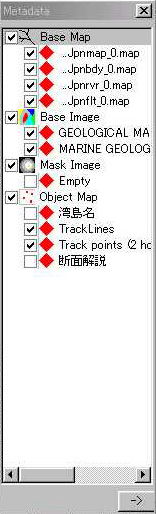

[Metadata]ダイアログボックス

　　4)このボックス内の-＞ボタンをｸﾘｯｸすると詳細設定を行なうボックスが開きます。

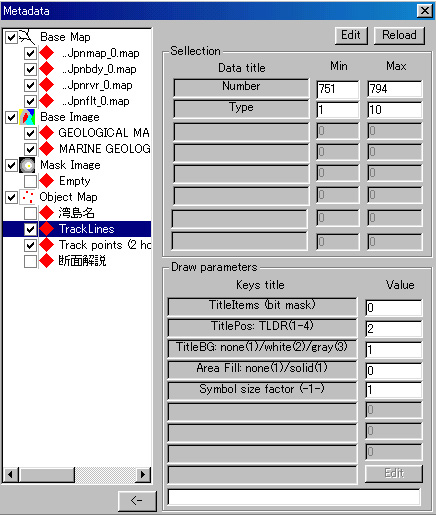

[[Metadata]ダイアログ詳細ボックス

　　 左欄の項目のｸﾘｯｸ（反転表示）と描画パラメータボックスが対応しています。パラメータを入力（後にRdrawボタンのクリック）することによって、タイトルの表示（フォント、位置、バック）、シンボルマークの大きさの変更等が可能です。特に地名の表示などに便利です。

　G[Object list]ボックス表示

　　1）[Object list]ボックスアイコンをクリックします。
　　　このボックスには、地図中で検索されたリストが表示されます。
　　2)項目をｸﾘｯｸすると詳細内容がHTMLビューに表示されます。
　　3)下欄に入力された項目が検索され(Find)、その位置が存在する地図を表示します(MoveTO)。
　　4)リストのすべてを保存することが出来ます(SaveAll)。

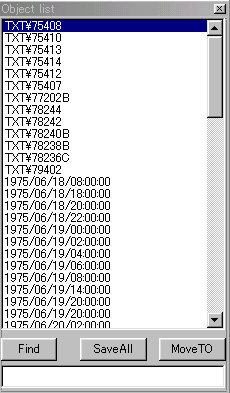

[Object list]ボックス

　H地質図等の表示

　　地質などを表示したい場合は詳細表示アイコンをクリックします。凡例の非表示や色の変更などはPaletteビュー内の操作で実行できます。 非表示の場合は、非表示にしたいパレットをｸﾘｯｸし（レ印が消える）、右ｸﾘｯｸでポップアップ メニューを呼び出し、[Redraw Map]をｸﾘｯｸします。

パレットポップアップメニュー

　I再表示

　　Redrawボタンをクリックすると再描画されます。 　　様々なパラメータ変更した場合や画面上に不要な情報が残存している場合はこの操作を実行してください。

4.検索操作

　@音波探査プロファイルの表示

　　1）メインビューに表示されている音波探査測線の付加情報は代表点（測線の終点や始点）にリンクさせています。
　　2）測線の代表点や二時間ごとの位置点ををｸﾘｯｸするとその測線および点が反転表示され、下部ビューにその検索情報すなわち音波探査プロファイルや位置情報などが表示されます。一部分は最下部にも表示されます。
　　3)代表点が重なっている場合は、[Object list]に複数表示されるので、そのうちから選択してHTMLビューに表示させます。

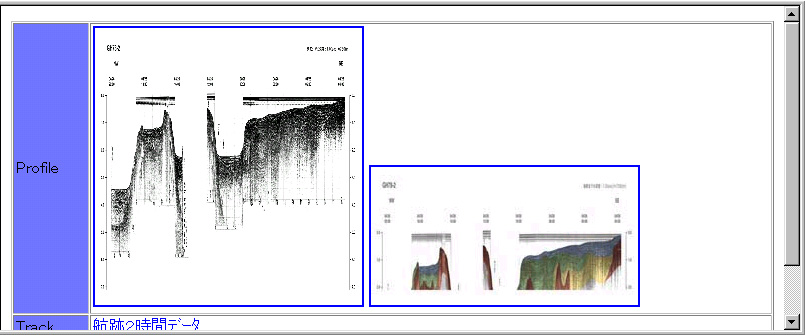

[HTMLビュー

　　1）HTMLビューに表示された概略のプロファイルをｸﾘｯｸすると詳細プロファイルが表示されます。戻るときはブラウザーの「戻る」を利用してください。

　A測線名による位置検索およびプロファイル表示

1）測線の位置を検索しそのプロファイルを表示することが出来ます。[Object list]ボックスの最下行に測線名を入力し [Find]をｸﾘｯｸします。
　　2)その測線リストが表示され、HTLMビューにプロファイルが表示されます。 　　3) [Move to]ボタンをクリックすると、その測線（代表点）が含まれる範囲の表示に変わります。

4.応用操作

このソフトには他に様々な機能があります。ここでは関連する機能としてHtml作成機能について説明します。 付加情報を表示検索出来るが画面においてHtml作成アイコンをクリックします。適当なフォルダーを指定し保存を実行すると、その状態のHtmlプログラムが作成されます。またその画面でその結果を確認することが出来ます（Htmビューに表示されます）。そのまま、ウェブに乗せることが出来ます。ファイルの指定は絶対パスまたは相対パスを選択できます。
